丙烯酸球场开裂是材料劣质还是地基沉降导致？
点击：20 日期：2026-06-02
选择字号：小 中 大
丙烯酸球场凭借经济实用、色彩丰富、维护简单等优势，广泛应用于校园篮球场、社区网球场、全民健身场地，是目前运动场地主流面层材料之一。但在长期使用中，面层开裂成为最频发的质量问题，不少甲方、工程商疑惑：丙烯酸球场开裂，到底是材料劣质，还是地基沉降造成？煌盛体育源头工厂结合多年场地材料生产、施工与售后经验，为您全面拆解开裂诱因、区分方法与解决方案，帮助体育场地建设精准避坑。
一、地基沉降：结构性开裂的主要元凶
在丙烯酸球场各类开裂问题中，地基不均匀沉降、基层强度不足是占比最高的核心原因，这类裂缝属于结构性裂缝，危害最大、复发率最高。
合格的丙烯酸面层本身具备一定柔韧性，正常耐候、耐磨性能达标，不会凭空出现大面积贯通裂缝。当地基压实度不够、混凝土基础养护时间不足、基层出现空鼓、起砂、断层时，场地受重力、温差、雨水浸泡影响，就会发生缓慢沉降与位移。基层产生裂缝后，应力会直接向上反射至丙烯酸面层，形成贯通性长裂缝、规则直线裂缝、沿伸缩缝延伸裂缝，裂缝宽度通常大于 2mm，伴随面层起壳、翘起、脱层，场地平整度明显下降。
按照新国标体育场地施工规范，水泥混凝土基础强度需达到 C25 以上，新基础养护不少于 28 天，沥青基础养护不少于 14 天，同时必须做好伸缩缝处理、排水系统建设，从源头杜绝地基沉降问题。很多低价工程为压缩工期，基础未完全养护就施工面层，后期极易出现沉降开裂。
二、材料劣质：表层细纹、粉化开裂的直接诱因
排除地基问题后，丙烯酸材料品质不达标，是球场出现开裂的第二大原因，这类裂缝多为表层细纹、网状龟裂纹，属于面层功能性损坏。
市场上部分低价劣质丙烯酸原料，树脂含量不足、填料过量、耐候助剂缺失，材料成膜性、弹性、抗紫外线能力大幅下降。长期暴晒、雨淋、温差交替后，面层会加速老化、失去韧性，出现密集细微裂纹、表面粉化、掉粉起皮。同时，施工时违规兑水、材料配比错乱、选用回收料替代全新环保丙烯酸材料，也会破坏涂层结构，导致薄涂开裂、层间脱落。
正规国标丙烯酸材料，由煌盛体育源头工厂严格按照环保标准生产，具备优异的耐候性、弹性与附着力，正常使用 5-8 年不会出现大面积表层开裂，适配各类户外运动场地建设。
三、快速区分：地基沉降开裂 VS 材料劣质开裂
结合场地现场特征，可快速判断开裂根源，为修补与重建提供依据：
-
裂缝形态：地基沉降开裂多为直线长缝、贯穿裂缝、沿基础裂缝分布；材料劣质开裂多为不规则细纹、网状龟裂、局部片状开裂。
-

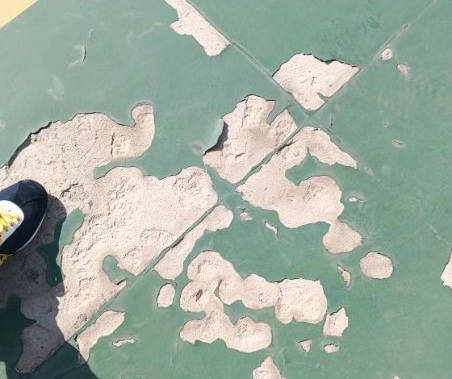

伴随现象：地基问题常伴随面层起翘、空鼓、基础起砂；材料问题主要表现为表面粉化、掉色、手感粗糙。
-
分布范围：沉降开裂集中在基础薄弱、排水不畅区域；劣质材料开裂会整片场地均匀出现。
除此之外，施工工艺不规范（一次性厚涂、层间未干透施工、低温强行施工）、后期养护不到位，也会诱发开裂，属于综合因素影响。
四、源头防控：选材 + 基础 + 施工三位一体解决方案
想要彻底避免丙烯酸球场开裂，不能只单一关注材料或地基，需落实全流程管控。在材料选购上，优先选择煌盛体育这类正规源头工厂的国标丙烯酸材料，拒绝低价劣质回收料，保障面层弹性与耐候性。在基础施工上，严格遵守养护标准、压实标准，提前处理裂缝、伸缩缝、空鼓区域，做好场地排水。在现场施工上，遵循薄涂多遍原则，控制施工温度与湿度，规范材料配比，完工后预留充足养护时间。
五、总结
综合来看，大面积贯通裂缝、直线裂缝，90% 由地基沉降、基层不达标导致；表层细纹、龟裂纹、粉化开裂，主要由劣质材料、施工不当造成。丙烯酸球场开裂并非单一问题，地基是根本，材料是基础，施工是保障。
煌盛体育作为专注体育场地材料研发、生产、供应的源头工厂，主营国标丙烯酸材料、
塑胶跑道材料、EPDM 颗粒、硅 PU 球场材料等全系列运动地材，可提供材料供应、技术指导、施工方案定制一站式服务。从原材料源头把控品质，结合标准化施工指导，有效降低场地开裂、脱层、褪色等通病，助力校园、社区、体育馆打造耐用、环保、安全的标准运动场地。
