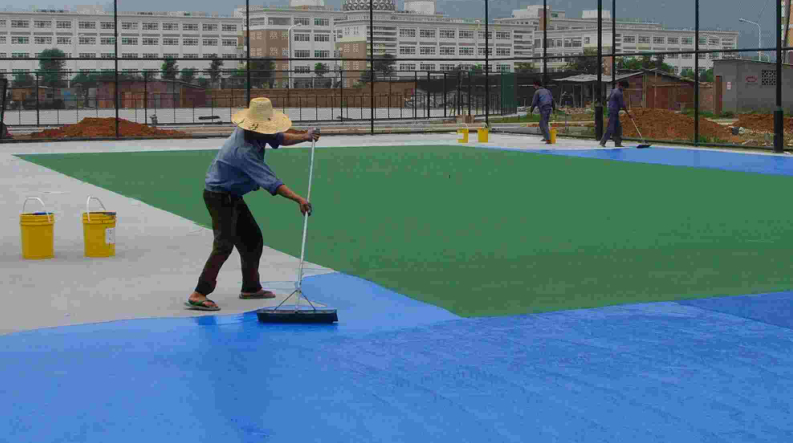

丙烯酸球场施工对基层含水率有什么要求？

在学校、社区、市政球场新建与翻新工程当中，丙烯酸球场凭借性价比高、色彩丰富、维护简单的优势，成为硬地运动场地主流选择。不少工程商采购优质丙烯酸材料，严格把控面层配比，后期却出现起泡、发白、局部脱层等病害，很多时候并非材料质量问题，而是忽略了混凝土基层含水率管控这一关键环节。

很多施工人员仅凭肉眼观察地面没有明水就直接开展施工，混凝土基层属于多孔结构，内部毛细孔隙会留存大量看不见的潮气，尤其南方梅雨季、回南天环境，基础表面干爽，深层含水率依然超标。基层含水率不达标就摊铺丙烯酸，完工初期看不出异常，经过夏季高温日晒，水汽受热膨胀，会直接破坏面层附着力，造成项目返工，增加大量材料与人工损耗，同时也难以满足 GB36246 新国标运动场验收条件，也是和塑胶跑道、硅 PU 球场施工共同需要重视的基础痛点。
丙烯酸球场水泥混凝土基层施工，行业通用硬性标准：**混凝土基层含水率必须≤8% 方可施工**，沥青基础含水率建议控制在≤5% 以内。即便丙烯酸属于水性运动地材，也不代表可以在潮湿基面上作业。基层内部封闭水汽，受热之后形成蒸汽压力，会把丙烯酸涂层顶起，产生大小不一鼓泡，继而出现起皮脱壳、面层发白失光、色差斑驳等一系列病害，严重时需要整体铲除重做，给工程商带来巨大损失。
造成基层含水率超标的常见原因主要有几点。第一是新建混凝土基础养护周期不足，很多项目为赶工期，混凝土浇筑十几天就进场施工，没有完成 28 天标准养护周期，内部水分没有充分挥发。第二是地下返潮、场地低洼积水，地下水持续向上渗透，即便表面晾晒，深层潮气持续向上析出。第三是雨后施工，雨水渗入基层孔隙，表层快速风干，内部潮气长期滞留。第四是旧场地翻新，原有老水泥地面长期受雨水浸泡，内部潮气积聚，没有做防潮处理直接铺设丙烯酸面层。
工程现场不能依靠肉眼判断干湿，需要掌握可落地的检测手段。第一种是含水率检测仪多点位检测，球场边角、低洼处、背光区域都要取样；第二种是薄膜覆盖测试，选取场地多处位置，铺设 1㎡塑料薄膜，四周重物密封压实，静置 24 小时，掀开薄膜内侧没有凝结水珠、地面无发黑返潮，才算合格，也是工地最常用的简易检测方法。
面对含水率超标的基层，不能直接涂刷底漆掩盖问题，要根据实际情况选择处理方案。如果属于养护时间不足、表层受潮，优先延长通风晾晒时间，借助鼓风机、工业除湿机加速水汽挥发，阴雨天气做好场地遮盖，防止雨水二次渗入。若是局部低洼点位含水率超标，要排查排水系统，完善场地排水坡度，避免积水下渗。遇到地下持续返潮的旧基层，则需要增设防潮封底系统，阻断地下潮气向上传输，处理完成后再次复测含水率，达标以后再进行丙烯酸底层、中层、面漆施工。同时施工环境空气湿度不宜大于 85%，避开清晨结露时段作业，减少后期场地病害风险。
三分材料七分施工，基础含水率管控是丙烯酸球场、塑胶跑道、硅 PU 球场施工不可跳过的前置工序。煌盛体育作为体育塑胶材料源头厂家，提供场地勘测、基层病害诊断、材料供货、施工技术指导、球场翻新维修、验收资料配套一站式服务，全系丙烯酸、硅 PU、塑胶跑道、EPDM 材料符合新国标标准，帮助工程商规避基层含水率超标带来的返工风险，提升项目交付质量，减少后期售后纠纷。
对于运动场项目来说，把控好基础强度、平整度、伸缩缝处理以及含水率，才能最大化延长球场使用寿命，保障项目顺利通过甲方验收。
