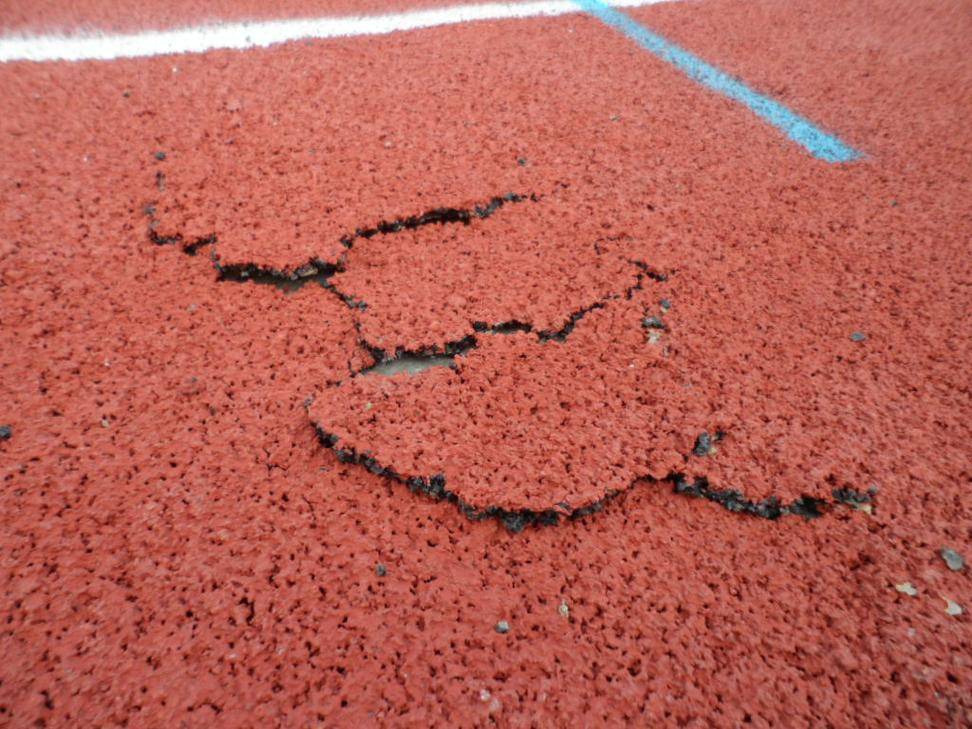

运动场水泥基础不达标，会引发哪些面层故障？

新建运动场或者球场翻新时，很多学校、工程商、物业会把关注点全部放在硅 PU、丙烯酸、EPDM、塑胶跑道等面层材料上，却忽略水泥基础这个隐形核心。不少项目选用高品质新国标塑胶场地材料，完工初期观感完好，但短短一两年就出现球场起泡、脱层、开裂、掉粒、发白失光等问题。很多人第一反应归咎于材料质量差，实际上大量场地故障根源来自水泥基础不达标。基础如同运动场的地基，一旦地基存在缺陷，再好的面层材料也无法保障场地使用寿命，还会带来返工、验收不通过、额外增加成本等风险。本文结合实际工程案例，解析水泥基础各类缺陷对应的面层病害，帮助采购方提前识别隐患，规避运动场建设的各类工程风险。


随着校园操场、社区球场、幼儿园场地建设翻新项目持续增多，百度高频搜索问题集中在：硅 PU 球场起泡是什么原因？塑胶跑道开裂怎么处理？运动场基础施工标准是什么？旧水泥地面可以直接铺塑胶吗？南方高湿地区球场怎么预防鼓包脱层？很多工程为赶工期、压缩成本，简化水泥基础施工流程，强度不够、养护期不足、不切伸缩缝、含水率超标、排水坡度不合理等问题频频出现，为后期面层埋下大量隐患。尤其是南方多雨回南天环境，地下水汽上返，基础缺陷带来的故障会更加突出。市场上很多质量纠纷，不是材料不合格，而是前期没有做好基础勘测与验收，后期出现问题再补救，耗费的人力物力远高于前期基础整改投入。


水泥基础常见缺陷主要包含强度不足、含水率超标、平整度差、缺少伸缩缝、排水坡度不合理、基础起砂空鼓六大类，每一类不达标，都会衍生对应的面层故障。


第一，基础强度不足、起砂粉化。水泥基础未达到 C25 标号，养护时间不够，地面出现起砂、掉粉、表层松散。塑胶面层和基础粘结界面被破坏，直接造成硅 PU、EPDM 场地局部或者大面积脱层，EPDM 颗粒掉粒严重。长期运动碾压之后，面层会出现发软、凹陷变形，即便面层材料符合新国标，也会快速破损，修补后依然反复出现问题。


第二，基础含水率过高，养护周期不足。水泥混凝土要求养护 28 天以上，含水率控制在 8% 以内才可以施工面层。如果基础内部潮气没有充分挥发就直接铺设硅 PU 或者塑胶跑道，水汽被密闭封在基础与面层中间，高温暴晒之后水汽汽化膨胀，会直接顶起面层，形成连片起泡鼓包。这种起泡问题无法简单修补，大多需要局部铲除重做，南方多雨地区这类故障出现概率更高。


第三，基础未切割伸缩缝，原生裂缝未处理。水泥混凝土热胀冷缩会产生应力，如果没有按规范切割伸缩缝，基础开裂会直接反射向上，把硅 PU 球场、塑胶跑道面层拉裂，出现不规则贯通裂缝。很多工地为节省工序省略切缝，完工半年到一年，面层就出现大量裂纹，严重影响场地使用与美观度。


第四，平整度差、坑洼、排水坡度不合理。2 米靠尺高低差超过 3 毫米，场地存在凹陷，雨天形成局部积水。积水长期浸泡，会加速粘结层失效，低洼位置优先出现起泡、脱层、发白失光。同时基础高低不平，面层摊铺厚薄不一致，固化收缩不均匀，应力集中位置容易破损开裂，还会影响运动回弹效果，降低运动体验。


第五，基础空鼓、基层沉降。地下地基处理不到位，水泥基础内部空鼓、局部沉降。受外力踩踏碾压，对应位置塑胶面层会出现暗空鼓，脚感发软，慢慢发展成为鼓包、撕裂开裂。旧场地翻新时，旧水泥基础空鼓没有排查处理，直接覆盖铺设新面层，后期大概率会出现整体破损，造成巨大浪费。


第六，基础返碱、油污灰尘未清理。水泥返碱、地面残留油污，会阻断胶水粘结力，造成面层脱壳剥离，还会出现面层发白、有色差、发黑，严重影响场地外观，甚至影响项目验收。


想要规避基础带来的各类面层故障，新建场地需要严格把控混凝土标号、养护周期、含水率、伸缩缝切割、排水坡度；旧场地翻新不能直接在原有水泥地面直接铺塑胶，需要做好勘测、裂缝修补、打磨除污、返碱处理之后，再开展面层施工。很多工程商只负责面层供货施工，忽略前期基础检测，导致后期责任划分不清。

煌盛体育作为体育地材源头厂家，提供一站式服务**，除供应硅 PU、丙烯酸、EPDM、塑胶跑道、人造草坪全系列材料之外，前期可上门开展场地勘测，对水泥基础强度、含水率、平整度、空鼓裂缝做综合检测评估，针对不合格基础给出整改方案，从勘测、基础整改建议、材料生产供货、现场施工到售后维保全流程服务，从源头降低球场起泡、脱层、开裂、掉粒等病害风险，助力项目顺利通过新国标验收。


总而言之，运动场建设不能只对比面层材料价格，水泥基础的质量决定场地 70% 使用寿命。硅 PU 球场起泡、塑胶跑道开裂脱层，不要直接判定材料问题，优先排查基础各项指标。提前做好基础检测与整改，远比后期反复修补、铲除重建更节省成本。选择靠谱源头厂家一站式服务，把隐患消灭在施工之前，才能打造安全耐用合规的运动场地。
